ระบบรองรับแมคคานิคอลซีล ซีลเชิงกล

ระบบรองรับซีลสำหรับปั๊ม เครื่องกวน และเครื่องผสม

ระบบรองรับซีลได้ถูกการออกแบบมาเพื่อรองรับซีลเชิงกลเฉพาะและชุดของเงื่อนไขกระบวนการ ระบบเหล่านี้จ่ายก๊าซหรือของเหลวให้กับซีลเชิงกลเพื่อควบคุมสภาพแวดล้อมที่ซีลทำงานอยู่

ระบบรองรับซีลสเวจล็อค ได้รับคำแนะนำจาก API 682 และมีจำหน่ายในรูปแบบชุดอุปกรณ์และชุดประกอบ การออกแบบระบบรองรับซีลสเวจล็อค จะหลีกเลี่ยงเกลียวท่อและจำกัดจำนวนการเชื่อมต่อเท่าที่เป็นไปได้ โดยอิงจาก4 ที่  การออกแบบมาตรฐานสำหรับแต่ละแผนประกอบด้วยการจัดเรียงส่วนประกอบขั้นต่ำตามรายละเอียดใน API 682 : ปั๊ม—ระบบปิดผนึกเพลาสำหรับปั๊มหอยโข่งและโรตารี เรียนรู้เพิ่มเติมเกี่ยวกับวิธีที่ระบบที่กำหนดค่าได้ มีจำหน่ายในพื้นที่ และเชื่อถือได้ของเราได้รับการออกแบบมาเพื่อให้ดีกว่า

การสนับสนุนในพื้นที่ช่วยเพิ่มเวลาการทำงานสูงสุด
สเวจล็อค ประเทศไทย คือแหล่งจัดหาแผนรองรับซีลเชิงกล API 682 ที่กำหนดค่ามาสำหรับการใช้งานของคุณ เพื่อช่วยเหลือด้านค่าแรง การติดตั้ง และต้นทุนสินค้าคงคลัง ชุดแผนซีลที่รวมส่วนประกอบของแผนไว้ด้วยกันก็มีจำหน่ายเช่นกัน

ช่างเทคนิคผู้เชี่ยวชาญของเราจะต้องผ่านการฝึกอบรมที่ครอบคลุมและโปรแกรมการรับรองใหม่ทุก ๆ 3 ปีเพื่อให้แน่ใจว่าระบบของคุณได้รับการประกอบตามแนวทางที่เข้มงวด ทำให้คุณมีระบบรองรับซีลเชิงกลที่เชื่อถือได้และสม่ำเสมอ

วิดีโอระบบรองรับซีลเชิงกล

ไฟล์สำหรับดาวน์โหลด:
• โบรชัวร์แผนผังซีลเชิงกลสเวจล็อค
• คู่มือการใช้งานแผนผังซีลเชิงกลสเวจล็อค
• โบรชัวร์ผลิตภัณฑ์ส่วนประกอบของแผนผังซีลเชิงกล

การใช้ส่วนประกอบที่สร้างสรรค์ของเราช่วยลดการเชื่อมต่อแบบเกลียวซึ่งอาจทำให้เกิดการรั่วไหลซึ่งมีค่าใช้จ่ายสูงได้ ระบบรองรับซีลสเวจล็อค  มีจำหน่ายในรูปแบบชุดประกอบหรือชุดอุปกรณ์สำหรับการประกอบที่ง่ายดายและลดข้อผิดพลาดในการติดตั้ง

ชุดซีลแพลน

ชุดแผนซีล (SPK) คือชุดของส่วนประกอบที่ใช้เชื่อมต่อแผนรองรับซีลกับปั๊ม เนื่องจากความเรียบง่ายของการจัดวาง แผน API ต่อไปนี้จึงนำเสนอเฉพาะชุดส่วนประกอบที่พร้อมสำหรับการติดตั้งภาคสนามเท่านั้น ชุดเหล่านี้ประกอบด้วยส่วนประกอบที่จำเป็นทั้งหมดเพื่อทำให้แผนเสร็จสมบูรณ์

• แผนผังด้านบรรยากาศ: 51, 62, 65A และ 65B
• แผนผังด้านกระบวนการ: 11, 12, 13, 14, 21, 22, 23, 31 และ 41

ระบบรองรับซีล - แผนผังด้านข้างบรรยากาศ
แผนผังด้านข้างบรรยากาศที่สร้างโดยสเวจล็อค สำหรับการรองรับซีลมีจำหน่ายเฉพาะในชุดแผนผังซีลเท่านั้น แต่ละชุดประกอบด้วยทุกสิ่งที่จำเป็นสำหรับการติดตั้งอย่างถูกต้อง รวมถึงแบบแปลนทางวิศวกรรม ทำให้การกำหนดมาตรฐานการเชื่อมต่อแผนผังกับปั๊มระหว่างการซ่อมบำรุงหรือโครงการอื่นๆ เป็นเรื่องง่าย



API Plan 51 Quench from Reservoir





API Plan 62 Quench from External Source



API Plan 65A Leakage Collection with Reservoir





API Plan 65B Leakage Collection with Reservoir





ระบบรองรับซีล - แผนผังกระบวนการ
แผนผังกระบวนการส่วนใหญ่ที่สเวจล็อค สร้างขึ้นสำหรับการรองรับซีลมีจำหน่ายในรูปแบบชุดแผนผังกระบวนการ ชุดแต่ละชุดประกอบด้วยทุกสิ่งที่จำเป็นสำหรับการติดตั้งอย่างถูกต้อง รวมถึงแบบแปลนที่ออกแบบโดยวิศวกร ซึ่งทำให้การกำหนดมาตรฐานการเชื่อมต่อแผนผังกับปั๊มระหว่างการซ่อมบำรุงหรือโครงการอื่นๆ เป็นเรื่องง่าย ชุดเหล่านี้ยังปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดของ API โดยแสดงให้ช่างเทคนิคเห็นจุดที่ต้องดัดท่อเพื่อขจัดจุดรั่วไหลที่อาจเกิดขึ้นได้ผ่านการลดข้อต่องอและเกลียวท่อ

API Plan 11 Flush

API Plan 12 Flush with Strainer

API Plan 13 Flush, from Chamber to Suction

API Plan 14 Flush, Combination of Plans 11 & 13

API Plan 21 Cooled Flush

API Plan 22 Cooled Flush with Strainer

API Plan 23 Cooled Flush Recirculated through Seal Chamber

API Plan 31 Flush with Cyclone Separator

API Plan 41 Cooled Flush with Cyclone Separator

ชุดประกอบแผนซีล

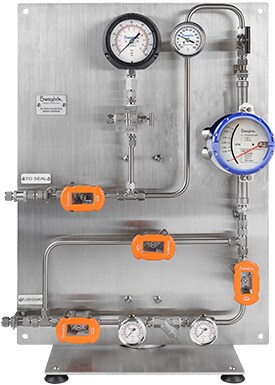

ชุดประกอบแผนซีล (SPA) คือ แผง หม้อซีล หรือระบบลากที่ประกอบเป็นส่วนใหญ่ของแผนรองรับซีล API แต่ละแผน สามารถสั่งซื้อชุดประกอบแผนซีลได้แบบแยกชิ้นหรือพร้อมชุดติดตั้งภาคสนามที่เกี่ยวข้อง เพื่อให้มีการติดตั้งมาตรฐานสำหรับเจ้าหน้าที่หน้างาน แผนต่อไปนี้มีให้พร้อมประกอบแล้วพร้อมชุดติดตั้งภาคสนามที่เกี่ยวข้องซึ่งยังมีให้สำหรับเชื่อมต่อชุดประกอบกับปั๊มด้วย:

• แผนด้านกระบวนการ 32
• ระหว่างแผนซีล 52, 53A, 53B, 53C, 54, 55, 72, 74, 75, 76 และ 72/76

ระบบรองรับซีล - แผนผังซีลระหว่างแผ่น
แผนผังซีลระหว่างแผ่นที่สร้างโดยสเวจล็อค เพื่อรองรับซีลมีจำหน่ายเฉพาะชุดแผนผังซีลเท่านั้น ตัวเลือกและการกำหนดค่าที่ไม่ได้ระบุไว้ในโครงสร้างการนับลำดับการสั่งซื้อก็มีจำหน่ายเช่นกัน และสามารถสั่งซื้อชุดแผนผังซีลแบบแยกชิ้นหรือพร้อมชุดติดตั้งภาคสนามที่เกี่ยวข้องเพื่อให้ติดตั้งได้มาตรฐานสำหรับเจ้าหน้าที่หน้างาน

Plan 52 Buffer Fluid Seal Pot

Plan 53A Barrier Fluid Seal Pot Pressurized by Nitrogen

Plan 53B Barrier Fluid Pressurized by Bladder Accumulator

Plan 53C Barrier Fluid Pressurized by Piston Accumulator

Plan 54 Barrier Fluid Pressurized by External System

Plan 55 Buffer Fluid Circulated by External System

Plan 72 Buffer Gas

Plan 74 Barrier Gas

Plan 75 Condensing Leakage Collection

Plan 76 Noncondensing Leakage Collection

Plan 72/76 Buffer Gas and Noncondensing Leakage Collection

API Plan 32 External Flush





เรียนรู้เพิ่มเติมเกี่ยวกับหลักการออกแบบเบื้องหลังระบบรองรับซีลสเวจล็อค ที่ทำให้ระบบมีความน่าเชื่อถือและมีประสิทธิภาพอย่างมาก

ติดต่อเราเพื่อขอข้อมูลเพิ่มเติมเกี่ยวกับซีลเชิงกล
